Tester un câble réseau RJ45 : méthode pas à pas

Différence entre continuité et câblage

Un test de continuité simple vérifie que chaque conducteur d'un câble n'est pas coupé. Un test de câblage vérifie aussi que chaque conducteur arrive sur le bon contact des deux côtés. Un câble peut avoir une continuité parfaite mais un câblage inversé (paires croisées), ce qui le rend inutilisable pour Ethernet.

Norme T568A vs T568B

Les câbles Ethernet utilisent deux conventions de câblage : T568A et T568B. La norme la plus répandue en France est la T568B. Sur un câble droit, les deux extrémités utilisent la même convention. Sur un câble croisé (utilisé historiquement pour connecter deux ordinateurs sans switch), une extrémité est T568A et l'autre T568B.

Utiliser le testeur

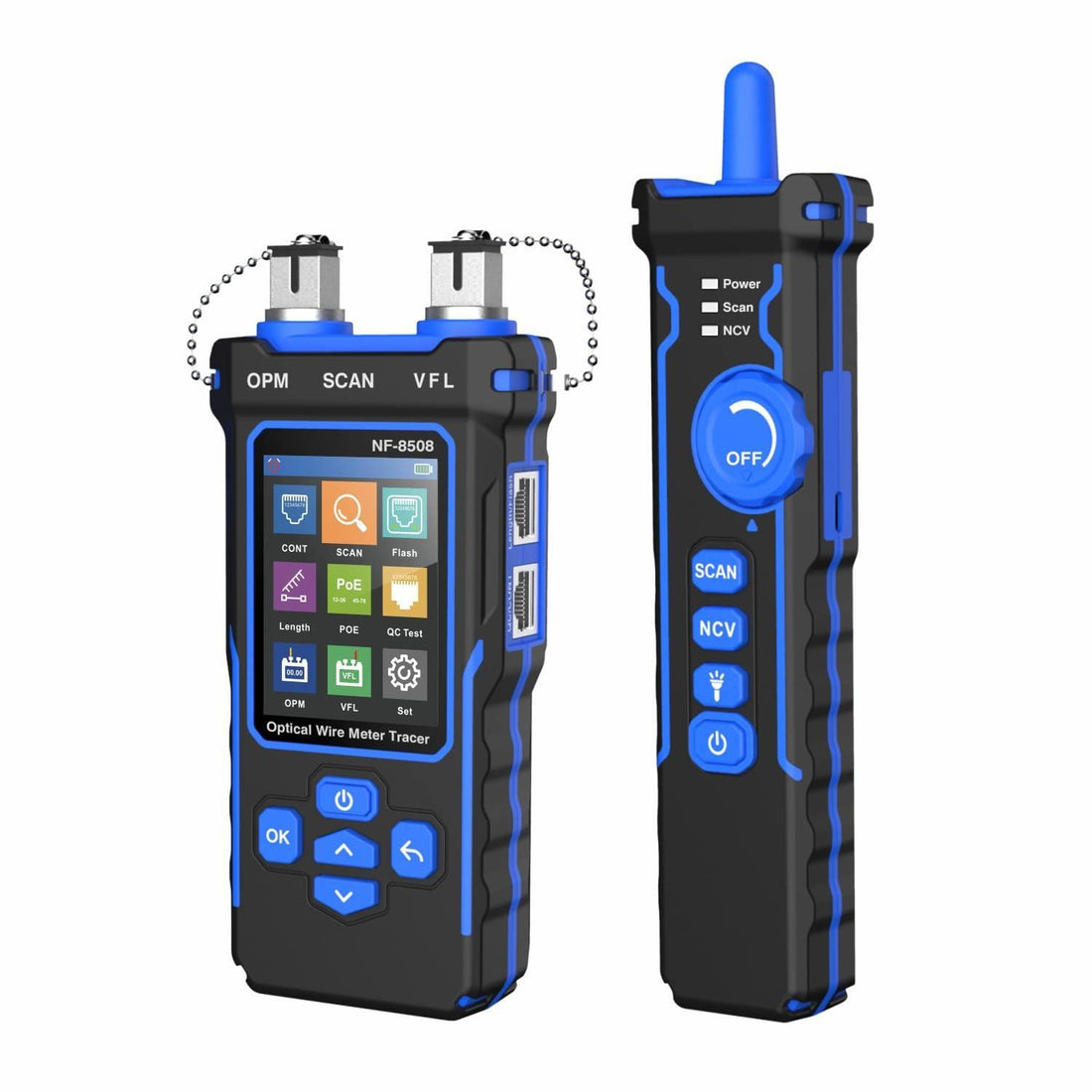

Un testeur RJ45 se compose d'une unité principale et d'une sonde séparée. On branche une extrémité du câble dans l'unité principale, l'autre dans la sonde. L'appareil teste chaque paire successivement et affiche le résultat sur l'écran.

Tester un câble en place

Pour un câble déjà installé dans un mur, on branche l'unité principale sur une prise murale et on cherche l'autre extrémité dans la baie ou le tableau de brassage avec la sonde. Le mode traçage (tone) émet un signal sonore qui permet d'identifier le bon câble dans un faisceau.

Détection PoE

Les testeurs récents intègrent une détection PoE (Power over Ethernet) qui vérifie si le switch envoie de la tension sur le câble. Indispensable pour le diagnostic des caméras IP, téléphones SIP et points d'accès WiFi alimentés par le câble réseau.
