Caméra thermique : comment détecter les fuites d'isolation thermique
Ce que la caméra thermique mesure
Une caméra thermique détecte le rayonnement infrarouge émis par les surfaces et le convertit en image colorée. Plus une surface est chaude, plus elle apparaît en teintes claires (jaune, rouge, blanc). Les zones froides apparaissent en bleu ou violet. Cette différence permet d'identifier visuellement les zones où la chaleur s'échappe ou où le froid pénètre.
Quand effectuer la mesure
Pour un diagnostic d'isolation, il faut un écart de température suffisant entre l'intérieur et l'extérieur, généralement au moins 10°C. L'hiver est donc la période la plus propice. La mesure se fait depuis l'intérieur, chauffage en marche depuis plusieurs heures, fenêtres fermées.
Les zones à inspecter
- Encadrements de fenêtres et portes : joints dégradés, infiltrations d'air
- Plafonds : isolation des combles défaillante
- Plinthes : ponts thermiques en bas de mur
- Coins de murs : ponts thermiques structurels
- Tableaux électriques : surchauffes anormales
Interpréter les images
Une tache froide sur un mur intérieur indique un défaut d'isolation à cet endroit. Une tache chaude autour d'un cadre de fenêtre indique une fuite d'air froid. La caméra ne mesure pas directement la résistance thermique : elle révèle les anomalies de température, qu'il convient ensuite d'analyser.
Précautions
La caméra mesure la température des surfaces, pas celle de l'air. Les surfaces réfléchissantes (verre, métal poli) peuvent fausser la mesure car elles renvoient le rayonnement environnant. Les rayons directs du soleil sur une façade rendent la lecture inutilisable jusqu'à plusieurs heures après.
Le matériel

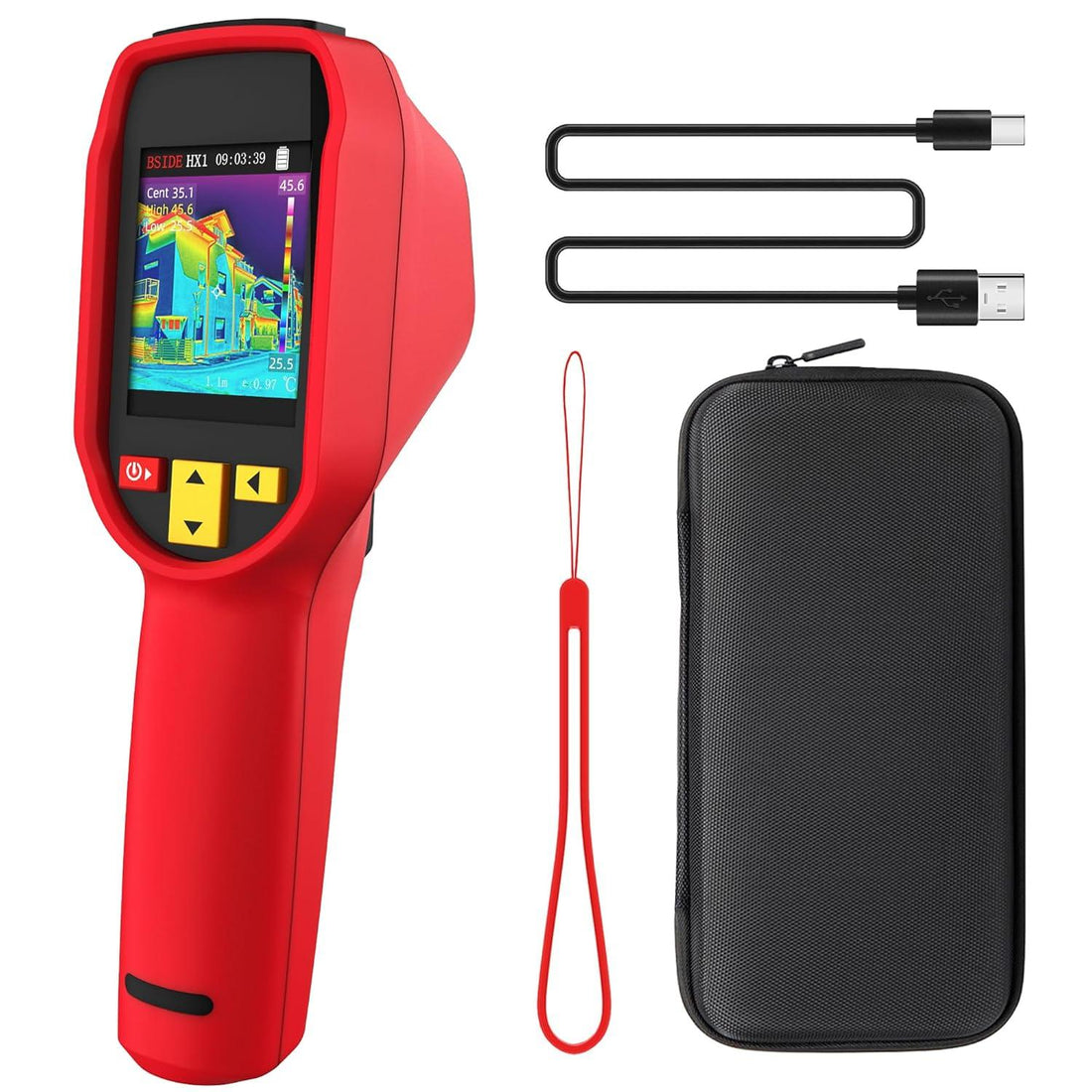

Notre caméra thermique infrarouge (-20 à 550 °C) permet ce type de repérage. Pour savoir si une tache froide correspond à une zone humide, un humidimètre numérique complète le diagnostic. Voir aussi la catégorie Mesure et électricité.
